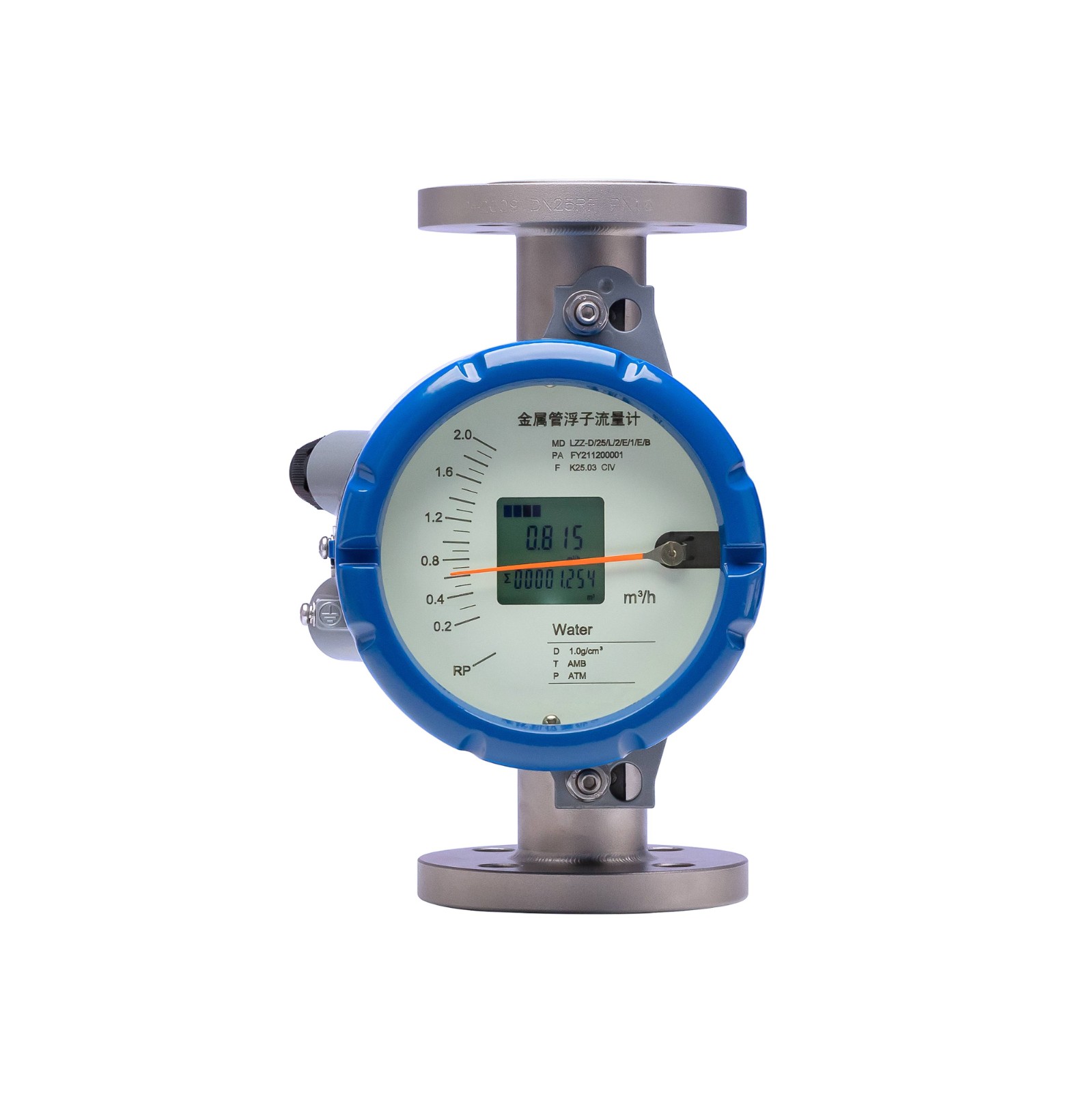

金属管浮子流量计
产品简介
LZZ金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。因其具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下，对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
金属管浮子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按转换器类型分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。
测量原理
金属管浮子流量计由二部分组成：
l 信号变送器----指示器；
l 传感器---测量管及浮子；传感器的接液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE；用户可根据不同的工艺压力及介质的腐蚀性要求，选择不同的接液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。具体指示器形式与其对应功能见指示器型谱表。
流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。
技术规格
测量范围 | 液体 (20℃) | 2.5～100000 l/h |
气体（0.1013MPa 20℃） | 0.07～3000 m3/h |
量 程 比 | 10:1（DN≤100mm） 5:1（DN>100mm） |
|
精度等级 | 1.5（DN＞100mm） |
|
工作压力 | DN10～DN50 PN4.0MPa （特殊型25MPa） |
|
DN65～DN100 PN1.6MPa （特殊型16MPa） |
|
夹套压力等级：1.6MPa |
|
介质温度 | 标准型 -40℃～+100℃ |
|
高温型400℃ |
|
内衬F46氟塑料：-40℃～+80℃，内衬PTFE：-10℃～+100℃ |
|
环境温度 | 指针型：-40℃～+65℃ |
|
智能型：-25℃～+65℃ |
|
介质粘度 | DN10： ≤5mPa.s(H15.1～H15.3) |
|
≤30mPa.s(H15.4～H15.9) |
|
DN25： ≤250mPa.s |
|
DN50～DN100：≤300mPa.s |
|
供 电 | 标准型:24VDC，纹波≤5% |
|
电池型:3.6V锂电池一节，可使用一年 |
|
连接方式 | 法兰 |
|
螺纹 |
|
用户指定 |
|
电气接口 | M20×1.5、PG11、1/2”NPT |
|
防护等级 | IP65 |
|
防爆标志 | 本安型：ExiaIICT3～6 |
|
隔爆型：ExdIIBT4 |
|
产品特点
1、单轴、非接触新型磁耦合结构，信号传输更稳定；
2、模块化组合设计，维修方便，正常使用免维护；
3、双行、大屏幕液晶显示瞬时、累计流量，可带背光；
4、智能型具有掉电保护、数据备份及恢复功能；
5、全金属结构，抗震、耐压、耐温、防腐；
6、短行程、总高250mm，设计安装更方便。
应用用途
化工工业：金属管浮子流量计在化工工业中被广泛应用于液体和气体的流量测量，例如化工生产过程中的流体输送、混合和反应过程。
石油和天然气行业：金属管浮子流量计用于石油和天然气行业中的流量测量和控制，例如油田开采、炼油厂、天然气输送管道等。
食品和饮料工业：金属管浮子流量计在食品和饮料工业中用于流体配料、搅拌和流程控制，例如食品加工、饮料生产等。
制药工业：金属管浮子流量计在制药工业中被广泛应用于药品生产的流程监测和控制，确保精确的配方和流量控制。
水处理和污水处理：金属管浮子流量计在水处理和污水处理领域中用于测量供水和排水系统中的流量，帮助监测和控制水的流动。
动力工业：金属管浮子流量计用于动力工业中的流体流量测量和控制，例如热电站、核电站等。
HVAC（供暖、通风和空调）系统：金属管浮子流量计在HVAC系统中被用于监测和控制冷却水、暖气水和空气流量，确保系统的正常运行。
