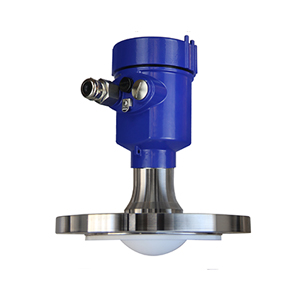

80G调频雷达物位计
产品概述
76-81GHz调频波FMCW雷达产品（也称毫米波雷达），由于它采用比Ku波段雷达频率更高的毫米波波段，在远程目标探测、强烟雾粉尘环境下，远距离成像、多光谱成像等方面有重要的应用，且能够探测比微波雷达更小的目标和实现更精确的定位，具有更高的分辨率和更强的保密性。
工作原理
雷达物位计利用回波测距原理，其喇叭状或杆状天线向被测物料面发射微波，微波传播到不同相对介电率的物料表面时会产生反射，并被天线所接收。发射波与接收波的时间差与物料面与天线的距离成正比，测出传播时间即可得知距离。
产品特点
1、76GHz-81GHz调频波雷达
2、5GHz超大调频扫描频率宽度，应用面广
3、支持标准HART、RS485/MODBUS总线协议
4、支持上位机设置软件、罐旁表等操作方式
5、24VDC供电
6、简单的安装结构，适应现场各种安装形态
技术参数
发射频率 | 77GHz~81GHz，调频扫描频率宽度5GHz |
测量范围 | 120m
|
测量精度 | ±1mm |
波束角 | 3°、8° |
使用介电常数范围 | >=2 |
供电范围 | 18~28.0VDC，220VAC 4线制/2线制 |
通讯方式 | MODBUS总线/HART |
信号输出 | 4~20mA或RS-485 |
故障输出 | 3.8mA、4mA，20mA，21mA，保持 |
现场操作/编程 | 128×64 点阵显示屏/4按键 可配置上位机设置软件 |
工业温度/湿度 | -40~85℃/≤95%RH |
外壳材质 | 铝铸、不锈钢 |
天线类型 | 透镜天线，可配透镜天线护罩/防腐型天线/天线散热膏/石英隔离法兰盘 |
过程压力 | -0.1~2MPa |
产品尺寸 | Ø100*270mm |
电缆入口 | M20*1.5 |
推荐线缆 | AWG18或0.75mm² |
防护等级 | IP67 |
防爆等级 | ExdIICT6 |
安装方式 | 螺纹或法兰 |
应用领域
1、产品电磁波发射角小于3°，适合于狭窄空间或导波管道测量
2、产品可以达到120M测量范围，适合于超大储罐的测量
3、产品测量盲区在7-8CM范围，适合于小型储罐的测量
4、产品具有极高的测量精度，适合作为高精度计量级测量
5、产品具有丰富的回波处理算法和各类工况环境的经验数据；对强粉尘、蒸汽等极恶劣工况或带搅拌、加热棒等特殊过程仓储罐体应用，具有其他同类产品所没有的独特优势。
